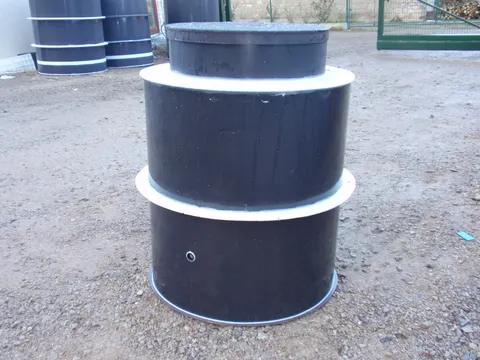

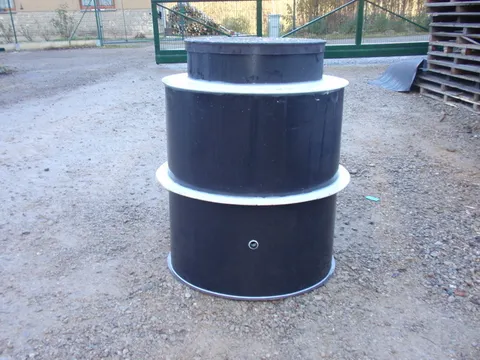

Vodoměrná šachta VŠ2(1000/1500)-EK
Vodoměrná šachta VŠ2 (1000 /1500) -EK slouží k připojení vodovodní přípojky k hlavnímu vodovodnímu řádu mimo budovu všude tam, kde nelze vodoměr umístit přímo do budovy.Tento typ jímky (nádrže) je samonosný bez nutnosti betonáže a je určen k instalaci do travnaté plochy. Masivní žebrování a tvar zajistí využití i ve složitém terénu. Dále zajistíme dopravu výrobku a nabízíme poradenství s výběrem vhodného místa pro uložení.
V balení naleznete:
- plastovou samonosnou nádrž
- záklop s montážním vstupem a vrchní víko
- příslušenství šachty
Prohlédněte si i vodoměrnou šachtu s větším průměrem 1 200 mm.
Detailní popis
Plastová šachta VŠ –EK jevyrobena z homogenních plastových polypropylenových desek a svařená pomocí nejmodernější svařovací techniky jako uzavřená a vodotěsná nádoba (jímka).

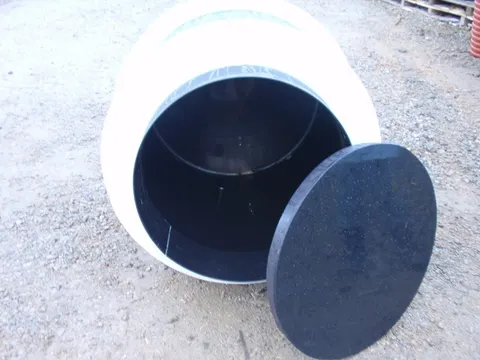

Přístup do manipulačního prostoru je umožněn montážním vstupem o průměru 750 mm a výšce 200 mm, který je standardně opatřen plastovým pochozím poklopem.
Šachta je opatřena plastovými nášlapy nebo na vyžádání plastovým žebříkem a prostupy pro vodovodní potrubí, prostupy jsou opatřeny průchodkou s O-kroužkem, pro zajištění těsnosti prostupu.
Vodoměrnou šachtu lze po dohodě se zákazníkem také upravit k použití na zhlaví vrtu, jako šachta pro ukončení vrtané studny pro umístění potřebné technologie.
Plastová šachta VŠ2(1000/1500)-EK je určena k instalaci pod úroveň terénu do připraveného výkopu.Dno výkopu je nutné betonové ve vodorovné rovině tl.min.10 cm.Obvod šachty je následně obsypán a hutněn pískem nebo štěrkopískem popřípadě prosátou zeminou.
Strop jímky je konstrukčně řešen pro maximální zatížení zemí do 30 cm.
Při nebezpečí spodní vody je nutno vodoměrnou šachtu upravit proti spodní vodě, např. límce proti vztlaku, atypické výztuhy apod.

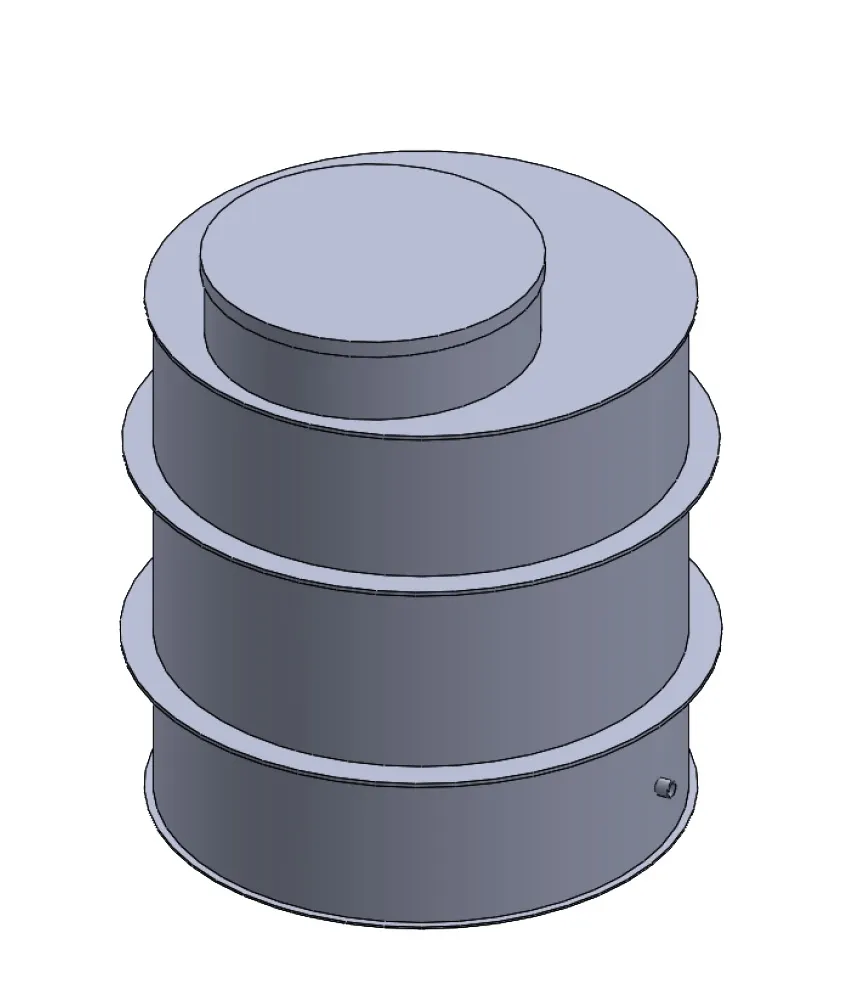

Parametry a rozměr plastové šachty VŠ2(1000/1500) -EK
| Typ | Průměr | Výška | Montážní vstup | Prostupy stěnou | plastové nášlapy |
|---|---|---|---|---|---|
| VŠ2(1000/1500) -EK | 1000 mm | 1500 mm | 750 x 200 mm | DN32 - 2ks | ano |
Specifikační body
- samonosná konstrukce
- nízké pořizovací náklady
- záruka na vodotěsnost
- jednoduché zabudování
- estetický vzhled šachty
- plastová samonosná nádrž
- masivní žebrování
- montážní vstup průměr 750 mm
- plastové pochozí víko
- vodotěsné průchody stěnou DN 32
- plastová stupadla
