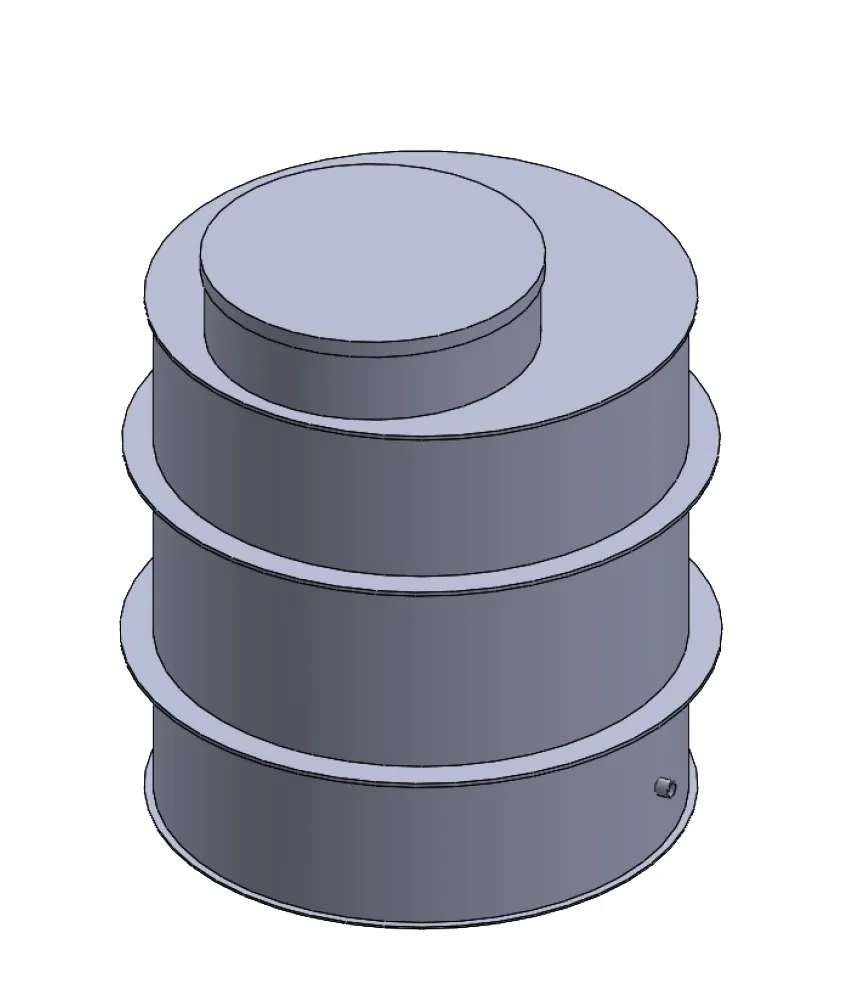

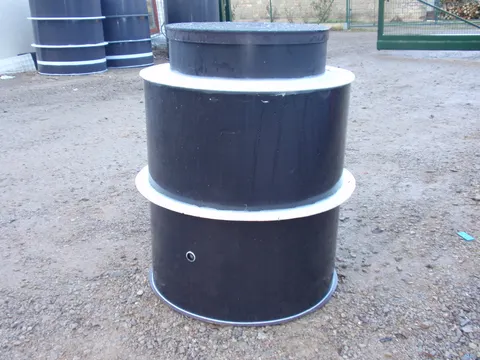

Vodoměrná šachta VŠ 1200/1500-EK

Akce
Kód produktu: 0000008
10 465 Kč
9 100 Kč bez DPH
2-4 týdny
Ks

Vodoměrná šachta VŠ 1200 /1500-EK slouží k připojení vodovodní přípojky k hlavnímu vodovodnímu řádu mimo budovu všude tam, kde nelze vodoměr umístit přímo do budovy.Tento typ jímky (nádrže) je samonosný bez nutnosti betonáže a je určen k instalaci do travnaté plochy. Masivní žebrování a tvar zajistí využití i ve složitém terénu. Dále zajistíme dopravu výrobku a nabízíme poradenství s výběrem vhodného místa pro uložení.

V balení naleznete:

  • plastovou samonosnou nádrž
  • záklop s montážním vstupem a vrchní víko
  • příslušenství šachty
Zobraz detailní popis

Detailní popis

Plastová šachta VŠ –EK jevyrobena z homogenních plastových polypropylenových desek a svařená pomocí nejmodernější svařovací techniky jako uzavřená a vodotěsná nádoba (jímka).

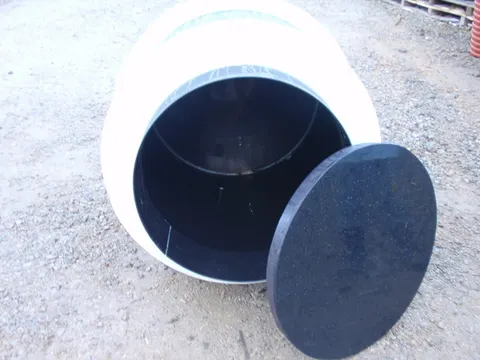

Přístup do manipulačního prostoru je umožněn montážním vstupem o průměru 750 mm a výšce 200 mm, který je standardně opatřen plastovým pochozím poklopem.

Šachta je opatřena plastovými nášlapy nebo na vyžádání plastovým žebříkem a prostupy pro vodovodní potrubí, prostupy jsou opatřeny průchodkou s O-kroužkem, pro zajištění těsnosti prostupu.

Vodoměrnou šachtu lze po dohodě se zákazníkem také upravit k použití na zhlaví vrtu, jako šachta pro ukončení vrtané studny pro umístění potřebné technologie.

 Plastová šachta VŠ 1200/1500-EK je určena k instalaci pod úroveň terénu do připraveného výkopu.Dno výkopu je nutné betonové ve vodorovné rovině tl.min.10 cm.Obvod šachty je následně obsypán a hutněn pískem nebo štěrkopískem popřípadě prosátou zeminou.

Strop jímky je konstrukčně řešen pro maximální zatížení zemí do 30 cm.
Při nebezpečí spodní vody je nutno vodoměrnou šachtu upravit proti spodní vodě, např. límce proti vztlaku, atypické výztuhy apod.

Parametry a rozměr plastové šachty VŠ 1200/1500 -EK

Typ Průměr  Výška Montážní vstup Prostupy stěnou plastové nášlapy
VŠ 1200/1500 -EK 1200 mm 1500 mm 750 x 200 mm DN32 - 2ks  ano

Specifikační body

  • samonosná konstrukce
  • nízké pořizovací náklady
  • záruka na vodotěsnost
  • jednoduché zabudování
  • estetický vzhled šachty


Šachta je navržena v souladu s normou ČSN (vodovodní přípojky) a navazujícími předpisy. Slouží k osazení hlavního přípojkového uzávěru a vodoměru a potřebné armatury, včetně dostatečného manipulačního prostoru.

Šachta VŠ 1200/1500-EK se skládá z:

  • plastová samonosná nádrž
  • masivní žebrování
  • montážní vstup průměr 750 mm
  • plastové pochozí víko
  • vodotěsné průchody stěnou DN 32
  • plastová stupadla
