Plastová nádrž NKL10-EK - samonosná

Akce Novinka
Kód produktu: 2011004 Výrobce: EKOCIS spol. s r.o.
46 144 Kč
41 200,00 Kč bez DPH
1-3 týdny
Ks

Tuto plastovou nádrž o objemu 10 m3 využijete na akumulaci odpadní vody. Je samonosná, takže nevyžaduje obetonování. Díky masivnímu žebrování a kulatému tvaru si hravě poradí i se složitějším terénem. Bojíte se, jestli tento objem bude dostatečný? Podívejte se na objemnější nádrže.

Součástí systému NKL10-EK je:

  • plastová samonosná nádrž
  • montážní vstup s plastovým pochozím víkem
  • vstupní nátokové hrdlo
Zobraz detailní popis

Detailní popis

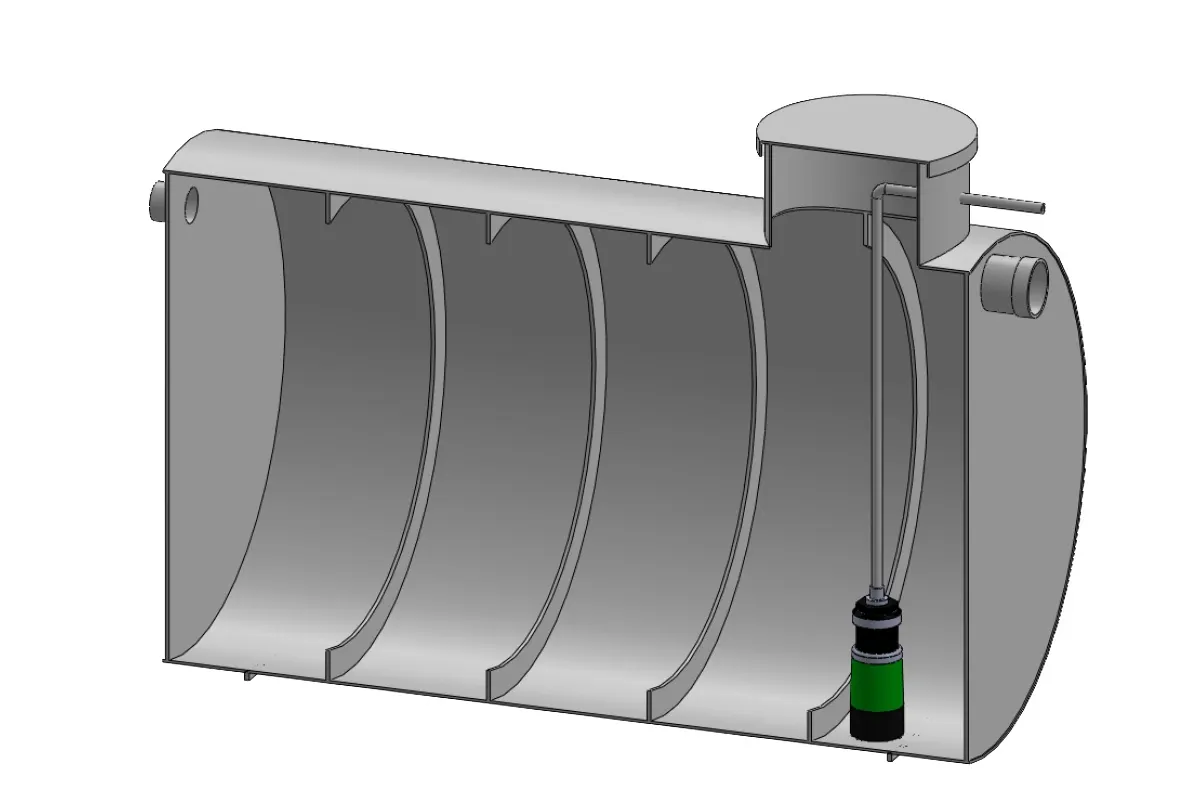

Jímku NKL10-EK svařujeme z polypropylénových (PP) desek naležato. Tvoří ji ležatý válec s vydutými čelními stěnami. Do vrchní části pláště vyvařujeme montážní vstup o průměru 0,75 m, který umožňuje přístup do jímky. Vstup je ukončen plastovým poklopem.

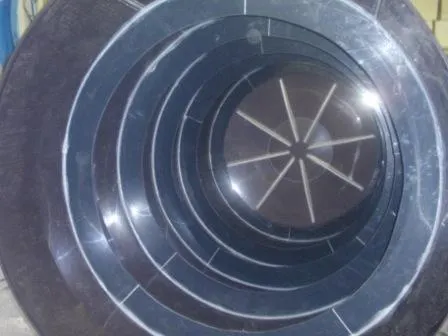

Do vrchní části jímky také připravujeme hrdlo s gumovým těsněním DN 150 pro napojení kanalizace (provede se až po usazení nádrže). Na vyžádání připravíme i odtokové hrdlo. Plášť jímky je vyztužený masivním žebrováním, které společně s konstrukcí jímky zajistí potřebnou pevnost. Spodní část jímky je pak vybavená kotvícími prvky s otvory pro armaturu.

Instalace samonosné nádrže NKL10-EK

Plastová jímka NLK-EK je určena k instalaci pod úroveň terénu do připraveného výkopu. Dno výkopu zhutněte štěrkopískovým podsypem do roviny o minimální tloušťce 10 cm. Jímku následně obsypejte a hutněte pískem nebo štěrkopískem, a to za současného plnění jímky vodou. Hladina vody je vždy výš než venkovní obsyp.

Strop jímky je konstrukčně řešen pro maximální zatížení zemí do 70 cm. V případě výskytu spodní vody nás prosím upozorněte, dále je nutno výkop oddrenážovat.

Parametry a rozměr plastové jímky  NKL10 -EK

Typ Objem Průměr  Délka Montážní vstup Vstupní nátokové hrdlo Přepadové potrubí
NKL10 -EK 10 m3 1600 mm 5200 mm 750 × 500 mm DN 150 DN 100 na vyžádání

Specifikační body

  • masivní žebrování
  • montážní vstup průměr 750 mm
  • plastové pochozí víko
  • vstupní hrdlo DN 100 -150
  • přepadové hrdlo na vyžádání

Soubory ke stažení

stavební NKL10-EK stavební pdf (255.77 Kb)
