Plastová nádrž N1-EK - samonosná
Plastová jímka N1-EK o užitném objemu 1 m3 je určena pro akumulaci odpadní či dešťové z rodinných domů, chalup a dalších objektů. Nádrž je samonosná, při usazení tedy nevyžaduje betonáž. Masivní žebrování zajistí stabilitu jímky i ve složitějším terénu.
Součástí nádrže je také:
- záklop s montážním vstupem
- vrchní víko
Detailní popis

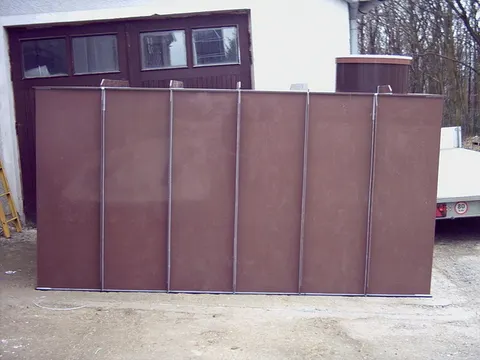

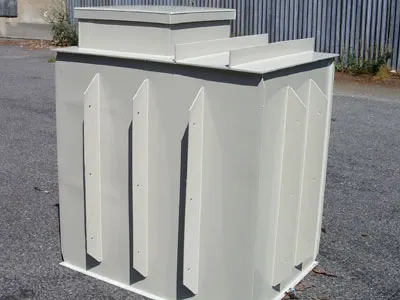

Plastovou jímku tvoří nádoba s masivním žebrováním. Ve vrchním víku je vyvařen montážní vstup o rozměru 0,6 × 0,6 m umožňující přístup do jímky. Je ukončen pochozím plastovým poklopem.
V této vrchní části je možné připravit hrdlo s gumovým těsněním DN dle vašeho zadání, stejně tak odtokové potrubí.
Na základě vašich požadavků jsme připraveni přizpůsobit nádrže tvarem a velikostí konkrétnímu účelu, nebo např. upravit dno nádrže apod.
Postup usazení jímky
Plastová jímka N-EK je určena k instalaci pod úroveň terénu do připraveného výkopu. Dno výkopu je nutné vybetonovat ve vodorovné rovině o minimální tloušťce 10 cm. Obvod jímky následně obsypejte a hutněte pískem nebo štěrkopískem, a to za současného plnění jímky vodou. Hladina vody musí být vždy výš než venkovní obsyp.
Strop jímky je konstrukčně řešen pro maximální zatížení zemí do 30 cm. V případě výskytu spodní vody je nutno výkop oddrenážovat. Na tuto skutečnost nás prosím předem upozorněte.
Parametry a rozměr plastové jímky N1 -EK
Typ | Objem | Rozměr | Výška | Montážní vstup | Vstupní nátokové hrdlo | Přepadové potrubí |
---|---|---|---|---|---|---|
N1 -EK | 1 m3 | 1000 × 1000 mm | 1000 mm | 600 × 600 × 500 mm | na vyžádání | na vyžádání |
Specifikační body
Výhodou této nádrže je její samonosná konstrukce, díky níž je usazení velmi snadné a rychlé. Jímku svařujeme z kvalitních PP desek a garantujeme její 100% vodotěsnost. Provádíme zkouška vodotěsnosti podle ČSN 75 0905:1992.
Na vyžádání jímku opatříme technologickými přepážkami, otvory pro napojení potrubí, pevným či odnímatelným víkem apod. Vstupní a přepadové hrdlo na vyžádání.
